Alumínium fémöntés: eljárások, ötvözetek és legjobb gyakorlatok

Mit nyújt valójában az alumínium fémöntés

Alumínium öntés a könnyűszerkezetes alkatrészek domináns választása az autóiparban, a repülőgépiparban, a fogyasztói elektronikában és az ipari berendezésekben – és ennek jó oka van. Az alumíniumötvözetek durván sűrűséget kínálnak 2,7 g/cm³ , körülbelül egyharmada az acélénak, míg az olyan nagy teljesítményű öntvényötvözetek, mint az A380 és az A356, a hőkezeléstől függően 160 MPa és 330 MPa közötti szakítószilárdságot érnek el. Ha ezt a szilárdság/tömeg arányt kiváló korrózióállósággal, magas hővezető képességgel (körülbelül 96–160 W/m·K) és bonyolult formageometriák kitöltésének lehetőségével kombinálja, az alumínium fémöntés lesz a legköltséghatékonyabb út a nyersfémtől a kész alkatrészig a legtöbb közepes és nagy volumenű gyártási forgatókönyvben.

Közvetlen következtetés mindenkinek, aki a gyártási lehetőségeket értékeli: ha az Ön alkatrésze a kelleténél nagyobb súlyú, korrozív vagy hőigényes környezetben üzemel, és nagyjából évi 500 darabot meghaladó mennyiségben kell gyártani, az alumíniumöntvény szinte bizonyosan felülmúlja az acélgyártást, a műanyag fröccsöntést és a cink présöntést az összköltség alapján. A cikk további része a folyamatokra, az ötvözetekre, a tűrésekre és a hibaelhárításra vonatkozó konkrét adatokkal elmagyarázza, hogy miért.

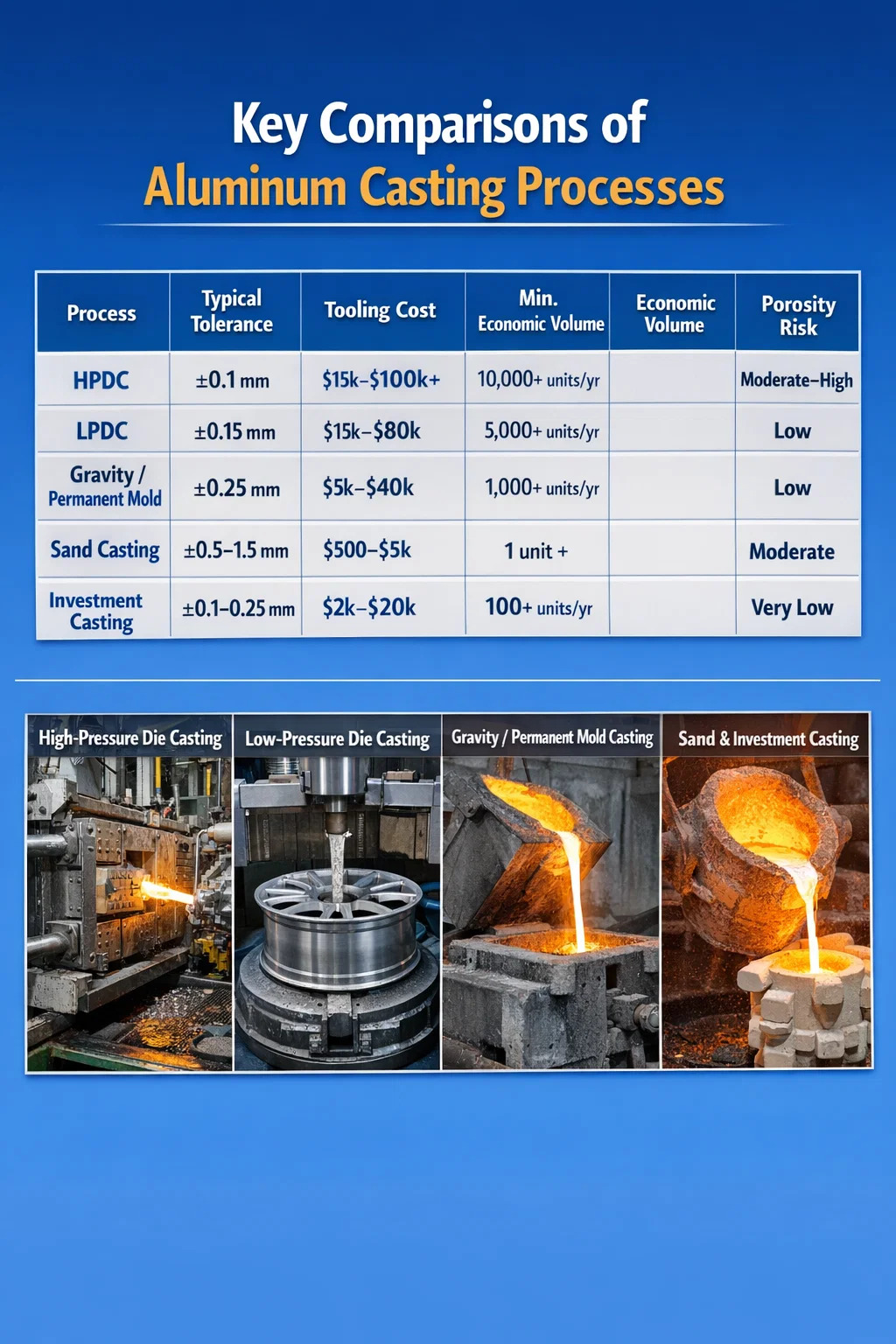

Az alumínium öntési folyamatai és az egyes használatuk ideje

Nem minden alumíniumöntési módszer cserélhető fel. Minden folyamatnak külön költségprofilja, a szerszámok átfutási ideje, méretképessége és felületi minőségi tartománya van. A nem megfelelő eljárás megválasztása 30–60%-kal növelheti az alkatrészenkénti költséget, vagy a mérettűréseket az elfogadható határokon kívülre tolhatja.

Nagynyomású présöntés (HPDC)

A HPDC 10 MPa és 175 MPa közötti nyomáson az olvadt alumíniumot egy edzett acélszerszámba kényszeríti. A ciklusidők 30–90 másodpercig futnak felvételenként, így ez az előnyben részesített eljárás 10 000 rész feletti mennyiség esetén. A ±0,1 mm-es mérettűrések kis jellemzőknél rutinszerűen elérhetők. Akár 1,0-1,5 mm falvastagság is lehetséges. A fő korlát a porozitás: a gyors feltöltés során felfogott gáz mikroszkopikus méretű üregeket hoz létre, amelyek veszélyeztetik a nyomásállóságot és csökkentik a fáradási élettartamot. A vákuum-támogatású HPDC alapvetően megoldja ezt, és a porozitást 0,5 térfogatszázalék alá csökkenti jól kontrollált műveletek során. A szerszámok költsége 15 000 USD-tól egy egyszerű együreges szerszám esetén több mint 100 000 USD-ig terjed az összetett többüregű szerszámok esetében, ami azt jelenti, hogy a HPDC-nek csak nagyobb mennyiségeknél van gazdaságossága.

Alacsony nyomású présöntés (LPDC)

Az LPDC 0,02–0,1 MPa légnyomással felfelé nyomja az olvadt fémet a szerszámba, ami lassabb, szabályozottabb töltést eredményez. A szabályozott szilárdítás sűrűbb, alacsonyabb porozitású öntvényeket eredményez a HPDC-hez képest. Az autókerékpár-gyártók emiatt nagymértékben támaszkodnak az LPDC-re – az LPDC által gyártott alumínium kerekek 15–25%-kal hosszabb élettartamot érhetnek el a hasonló HPDC kerekekhez képest. A ciklusidők hosszabbak, jellemzően 3–8 perc, a szerszámköltségek pedig a HPDC-vel összehasonlíthatók, így az LPDC inkább a szerkezetileg kritikus alkatrészek közepes volumenű gyártására alkalmas, mint a nagy mennyiségű árualkatrészek gyártására.

Gravitációs (tartós forma) öntés

A gravitációs öntés újrafelhasználható acélformákat használ nyomás nélkül. A fém önmagában a gravitáció hatására áramlik be, így jó felületi minőséggel (Ra 3,2–6,3 µm jellemzően), alacsony porozitással és hőkezelésre jól alkalmas mechanikai tulajdonságokkal rendelkező öntvényeket készítenek. A gravitációs öntéssel előállított A356-T6 alkatrészek rendszeresen 200–220 MPa folyáshatárt érnek el, 6–10%-os nyúlás mellett, így alkalmasak a biztonság szempontjából kritikus alkalmazásokhoz, mint például a motortartók, felfüggesztési alkatrészek és hidraulikus elosztók. A szerszámköltség mérsékelt, jellemzően 5000–40 000 USD, a gazdasági mennyiségi küszöbök pedig évi 1000 alkatrész körül kezdődnek.

Homoköntés

A homoköntés továbbra is a legrugalmasabb alumínium fémöntési eljárás. A mintaszerszámozás mindössze 500–5000 dollárba kerül, a megrendeléstől az első öntésig tartó átfutási idő gyakran két hét alatt van, és gyakorlatilag nincs méretkorlát – a homoköntött alumínium alkatrészek az 50 grammos konzoltól a több tonnás szivattyúházakig terjednek. A mérettűrések szélesebbek (±0,5–1,5 mm jellemző), a felületkezelés durvább (Ra 12,5–25 µm), és a ciklusidők sokkal hosszabbak, mint a présöntésnél, de prototípusok, kis térfogatú alkatrészek és nagy szerkezeti öntvények esetében gyakran a homoköntés az egyetlen praktikus megoldás. A zöld homok, a gyantakötésű homok és az elveszett hab változatok különböző kompromisszumokat kínálnak a pontosság és a költség tekintetében.

Befektetési öntés

Az alumínium befektetési öntése (elveszett viaszöntvény) a legfinomabb felületi minőséget és a legszigorúbb tűréseket éri el bármely öntési eljáráshoz képest – Ra 1,6–3,2 µm és ±0,1–0,25 mm tűrések az alapfelszereltség. Összetett belső geometria, alámetszések és vékony falak 1,5 mm-ig magok nélkül is elérhetők. Az eljárás alkatrészenként költséges a nagy volumenű HPDC-hez képest, de a repülőgép-szerelvények, járókerekek és orvosi eszközök házai esetében, ahol a megmunkálási költségek egyébként túl magasak lennének, a beruházási öntés jelentősen csökkenti a teljes gyártási költséget.

A megfelelő alumíniumötvözet kiválasztása öntéshez

Az ötvözet kiválasztása vitathatatlanul az egyetlen legfontosabb döntés az alumíniumöntvény tervezésében. A nem megfelelő ötvözet ridegséget, gyenge folyékonyságot öntés közben, túlzott zsugorodási porozitást vagy nem megfelelő korrózióállóságot okozhat – ezek egyike sem javítható önmagában a folyamatoptimalizálással. Az alumíniumöntvény-ötvözet családban a szilícium (Si) dominál, mint elsődleges ötvözőelem, mivel a szilícium drámaian javítja a folyékonyságot és csökkenti a megszilárdulási zsugorodást.

A380: A HPDC Workhorse

Az A380 (Al-Si8.5-Cu3.5) a világ legszélesebb körben használt présöntvény-ötvözete, amely a becslések szerint Észak-Amerika összes alumínium HPDC-termelésének 50–60%-át teszi ki. Magas szilíciumtartalma (7,5–9,5%) kivételes folyékonyságot biztosít, lehetővé téve a vékony falakat és az összetett geometriát. A rézadalékok (3–4%) az öntött húzószilárdságot kb 324 MPa keménysége pedig körülbelül 80 HB. A kompromisszum a csökkent alakíthatóság (3% alatti nyúlás) és a korlátozott hegeszthetőség. Az A380 nem alkalmas a T5 vagy T6 hőkezelést igénylő alkalmazásokhoz, mert a réztartalom miatt hajlamos a feszültségrepedésre az edzés során.

A356 és A357: Hőkezelhető szerkezeti ötvözetek

Az A356 (Al-Si7-Mg0,3) és a magasabb magnéziumtartalmú A357 (Al-Si7-Mg0,6) a gravitációs és LPDC alkalmazások elsődleges ötvözete, ahol a szerkezeti teljesítmény számít. A T6 temperálásban (oldat hőkezelése 540°C-on 8-12 óra, kioltás, öregítés 155°C-on 3-5 óra) az A356-T6 folyáshatárt ad. 207 MPa , szakítószilárdsága 262 MPa, nyúlása 6-10%. Az A357-T6 a folyáshatárt körülbelül 290 MPa-ra növeli. Mindkét ötvözet jól reagál a hegesztésre és a keményforrasztásra, ami alkalmassá teszi őket összeszerelésre. Az öntödének pontosan kell szabályoznia a magnéziumtartalmat – a 0,05%-os Mg-veszteség az olvasztás során észrevehetően csökkenti a mechanikai tulajdonságokat.

319 ötvözet: A sokoldalú köztes opció

A 319-et (Al-Si6-Cu3.5) széles körben használják motorblokkokhoz, hengerfejekhez és szívócsövekhez, ahol mérsékelt szilárdságra és jó megmunkálhatóságra van szükség. Elfogadja a T5 és T6 kezelést. Az öntvény szakítószilárdsága körülbelül 185 MPa; A T6 kezelés körülbelül 250 MPa-ra emeli. Az ötvözet réztartalma valamivel jobb magas hőmérsékleti stabilitást biztosít, mint az A356, ami a környezeti és 200–250°C üzemi hőmérséklet között változó motoralkatrészekre vonatkozik.

535 és 512: Tengeri és korróziókritikus alkalmazások

Amikor a korrózióállóság az elsődleges tervezési hajtóerő – tengeri hardverek, élelmiszer-feldolgozó berendezések, vegyi anyagok kezelésére szolgáló alkatrészek –, a magnézium-domináns ötvözetek, például az 535 (Al-Mg6.2) és az 512 (Al-Mg4-Si1.8) felülmúlják a szilícium-domináns ötvözetek teljesítményét. Felületkezelés nélkül kiválóan ellenállnak a tengervíznek és a sópermetnek, és jó a rugalmasságuk (nyúlás 8-13%). A büntetés a szilíciumötvözetekhez képest rossz folyékonyság, ami korlátozza a fal vékonyságát és geometriai összetettségét. Az 535-öt öntő öntödéknek gondos kemencetechnikát kell alkalmazniuk a magnézium oxidációjának elkerülése érdekében.

Az öntési hibák megértése és ellenőrzése

Az alumíniumöntvények hibái a leselejtezett alkatrészek, a garanciális visszaküldések és a helyszíni hibák elsődleges okai. Az egyes hibatípusok kiváltó okának megértése sokkal hasznosabb, mint az általános minőségellenőrző listák, mivel minden hibának más javítása van, és gyakran több valószínű ok is, amelyeket szisztematikusan el kell különíteni.

Porozitás: gáz és zsugorodás

A porozitás az alumínium fémöntvények leggyakoribb hibája, és két különböző típusa létezik, amelyek eltérő beavatkozást igényelnek. A gáz porozitása olvadt alumíniumban oldott hidrogénből származik. A folyékony alumínium olvadáspontján 0,69 ml/100 g hidrogént képes feloldani; tömör alumínium mindössze 0,036 ml/100g. A megszilárdulás során ez az oldott hidrogén gömb alakú pórusok formájában kicsapódik. A megoldás a gáztalanítás – a forgó járókerék nitrogénnel vagy argonnal 8-15 percig tartó gáztalanítása 0,10 ml/100g alá csökkenti a hidrogéntartalmat, ami a szerkezeti alkatrészek ipari szabványa. A csökkentett nyomású teszt (RPT) vagy az Archimedes módszerrel végzett sűrűségmérés megerősíti az olvadék minőségét az öntés előtt.

Zsugorodási porozitás akkor keletkezik, amikor a megszilárduló fém összehúzódik (az alumínium körülbelül 3,5-8,5 térfogatszázalékkal zsugorodik a megszilárdulás során), és a folyékony fém nem tud befolyni kompenzálására. Szabálytalan, elágazó üregekként jelenik meg vastag szakaszokon vagy forró pontokon. A megoldás a kapuzás és az emelkedő átalakítása: megfelelő felszálló térfogat, megfelelő felszálló elhelyezés a legnehezebb szakasz felett, és az elszigetelt vastag területek hűtése a felszálló felé irányuló irányú megszilárdulás elősegítése érdekében. Az olyan szimulációs szoftverek, mint a MAGMASOFT vagy a ProCAST, megjósolhatják a zsugorodási porozitást a szerszámok vágása előtt, jelentős szerszám-újrafeldolgozási költséget takarítva meg.

Cold Shuts és Misruns

A hidegzárás akkor következik be, amikor két olvadt fémsugár találkozik, de nem olvad össze teljesen, így látható varrat vagy gyenge sík marad. Üzemzavarok akkor fordulnak elő, amikor a fém megszilárdul, mielőtt teljesen kitöltené a formát. Mindkét hiba oka az elégtelen fémhőmérséklet, a nem megfelelő formahőmérséklet vagy a túl lassú töltési sebesség. A HPDC esetében a lövési sebességnek a második fázisban (a vágószerszám kitöltése) jellemzően el kell érnie a 30–60 m/s-ot, hogy megakadályozza a hideg leállást a vékony szakaszokon. Az alumínium fröccsöntéshez használt formahőmérséklet 150-250 °C; 150°C alá engedve megbízhatóan hidegzárási hibákat hoz létre a 2 mm-nél vékonyabb falakon.

Oxid zárványok

Az alumínium szinte azonnal szilárd oxidréteget képez, ha levegővel érintkezik. A turbulens öntés ezt az oxidfilmet bifilm zárványként hajtogatja az öntvénybe – vékony, kétrétegű oxidlemezek, amelyek drámaian csökkentik a kifáradási élettartamot és a nyúlást. John Campbell bifilm elmélete átalakította az öntödei gyakorlatot: a kulcs az, hogy a formát minden turbulencia nélkül megtöltsük, amely összehajtogatja a felületet. Az alultöltő kapurendszerek, a csökkentett csonkmagasság, a kerámia habszűrők és a lassú szabályozott öntési sebesség mind csökkentik a bifilm tartalmát. A kifáradási élettartam 2–5-szörös javulását dokumentálták azokon a részeken, ahol a bifilm-tartalom pusztán a kapu áttervezésével csökkent.

Forró könnyezés

Meleg szakadás (forró repedés) félszilárd állapotban következik be, amikor az öntvény nem tud összehúzódni, és a húzófeszültségek meghaladják a részben megszilárdult fém szilárdságát. Általában hirtelen metszetváltásoknál, éles belső sarkoknál és olyan területeken jelenik meg, ahol a penész megakadályozza a szabad összehúzódást. A tervezési javítások közé tartozik a sajtolási sugarak minimum 3 mm-re való növelése, a 3:1-nél nagyobb szelvényvastagság arány elkerülése a csomópontoknál, valamint megfelelő összecsukhatóságú formák vagy fémszerszám-szelvények tervezése, amelyek együtt mozognak az öntéssel a kilökődés során.

Az alkatrészek minőségét meghatározó formatervezési elvek

Az alumíniumöntvény minőségét nagymértékben meghatározza az öntőforma vagy a szerszám – nem a műhelyben a gyártás során, hanem a tervezési és szimulációs fázisban, mielőtt bármilyen fémet vágnának. A tapasztalt öntödei mérnökök bevett alapelveket követnek, amelyek megakadályozzák a hibakategóriák többségét az első próbaöntés előtt.

• Elválasztó vonal elhelyezése: Az elválasztó vonalnak az alkatrész legszélesebb keresztmetszetén kell lennie, hogy minimalizálja a szerszám bonyolultságát és egyenletes húzási szöget biztosítson. Ha távolabb helyezi a kozmetikai felületektől, elkerüli a villanást a látható területeken.
• Huzatszögek: A külső felületekhez legalább 1–2°-os huzat szükséges; a belső felületekhez (magokhoz) 2-3° vagy több szükséges. Az elégtelen huzat eltávolítása az egyik leggyakoribb oka a szerszám sérülésének és az öntvény torzulásának a kilökődés során.
• Kapurendszer kialakítása: A kapukat a legvastagabb keresztmetszetben kell elhelyezni, és úgy kell elhelyezni, hogy a forma fokozatosan alulról felfelé töltse meg. A több vékony kaput általában előnyben részesítik egy nagy kapuval szemben, mivel csökkentik a helyi hőkoncentrációt és javítják a töltés egyenletességét.
• Túlfolyó kutak és szellőzők: A HPDC-ben a töltési útvonalak végén található túlfolyó kutak összegyűjtik a hideg fémet, az oxidokat és a rekedt levegőt, amelyek egyébként zárványokká válnának. A 0,05-0,15 mm mélységű szellőzőnyílások az elválasztó vonalnál lehetővé teszik a levegő kiáramlását villogás nélkül.
• Hűtőcsatorna elrendezés: Az egységes szerszámhűtés megakadályozza a helyi forró pontok kialakulását, amelyek zsugorodási porozitást és forrasztást okoznak. A konform hűtőcsatornák – immár EDM-mel és adalékanyaggal gyártott szerszámbetétekkel megmunkálhatók – 15-30%-kal csökkenthetik a ciklusidőt a hagyományos fúrt csatornákhoz képest.
• Kidobócsap elhelyezése: A kilökőcsapokat el kell osztani, hogy az erő egyenletesen fejtse ki az alkatrészt. Az egyik végén koncentrált csapok torzulást okoznak, különösen vékonyfalú öntvényeknél. A tűjeleket nem kozmetikai, nem funkcionális területeken kell elhelyezni.

Alumíniumöntvények hőkezelése: Mikor és hogyan

A hőkezelés jelentősen növelheti az alumíniumöntvények mechanikai tulajdonságait – de csak akkor, ha az ötvözet hőkezelhető, és az öntvény porozitása elég alacsony ahhoz, hogy a kioltás ne okozzon hólyagképződést. A normál gázporozitású HPDC öntvények hagyományosan nem kezelhetők T6-tal, mert az oldatos hőkezelés során a visszatartott gáz kitágul, 500–540 °C-on beázik, és felszíni hólyagokat képez. Ez az egyik oka annak, hogy a HPDC-t általában öntött vagy T5 (csak mesterséges öregítés, oldatos kezelés nélkül) állapotban használják.

T6 kezelés gravitációs és homoköntvényekhez

Az A356 és A357 gravitációs öntvényeknél a T6 ciklus 535–545 °C-on 8–12 órás oldatos hőkezeléssel kezdődik, amely során a szilícium részecskék szferoidizálódnak, és a Mg₂Si feloldódik a mátrixban. Az öntvényt ezután hideg víz helyett forró vízben (60–80 °C) lehűtik, hogy csökkentsék a maradék feszültséget, miközben továbbra is túltelítettek. A mesterséges öregedés 150-160°C-on 3-5 órán keresztül következik be. Mindegyik lépés kritikus: az oldatos kezelés alatti aluláztatás a Mg₂Si-t feloldatlanul hagyja, és 10–15%-kal csökkenti az elérhető szilárdságot; A túlöregedés csökkenti a szilárdságot és a keménységet, mivel a csapadék eldurvul.

T5 kezelés présöntvényekhez

A T5-kezelés – mesterséges öregítés előzetes oldatkezelés nélkül – olyan ötvözetekből készült HPDC-öntvényeknél alkalmazható, amelyek megőriznek bizonyos túltelítettséget a gyors szerszámhűtés miatt. Az A380 és hasonló ötvözetek esetében a T5 öregítés 155–165°C-on 4–6 órán keresztül 10–20%-kal növeli a keménységet és javítja a méretstabilitást. Nem javítja a T6 tulajdonságait, de elkerüli a porozitással kapcsolatos hólyagproblémákat. A teljes T6 tulajdonságokat igénylő alkalmazásokhoz présöntvény formájában a vákuum-sajtolás vagy a présöntés (amely alacsony porozitású, oldatos kezeléssel kompatibilis öntvényeket eredményez) az alternatív út.

Méretstabilitás és stresszoldás

A precíziós megmunkálásra szánt öntvényeket, amelyeket egyébként nem hőkezelnek, 230-260°C-on 2-4 órán keresztül feszültségmentesítő izzítást kell végezni. A megszilárdulásból és a kilökődésből származó maradék feszültségek 0,1–0,5 mm-es méreteltolódást okozhatnak vékonyfalú elemek megmunkálása közben vagy után. Ez különösen fontos a szorosan tűrhető furathelyekkel rendelkező ház- és szeleptest-öntvényeknél.

Alumíniumöntvények megmunkálása: sebességek, előtolások és szerszámválasztás

Az alumínium az összes öntvényanyag közül a legjobban megmunkálható, de a szilícium és más kemény részecskék jelenléte az öntvényötvözetekben azt jelenti, hogy a szerszámválasztás és a vágási paraméterek eltérnek a kovácsolt alumíniumétól. A megfelelő megoldás 3–10-szeresére csökkenti a szerszám élettartamát a szuboptimális választásokhoz képest.

A magas szilíciumtartalmú ötvözetek (A380, A390 16-18% Si-vel) lényegesen koptatóbbak, mint az alacsony szilíciumtartalmú ötvözetek. A polikristályos gyémánt (PCD) szerszámok a standard választás ezen ötvözetek nagy volumenű megmunkálásához, élenként 50 000–200 000 alkatrész élettartammal, szemben a keményfém élenkénti 2 000–10 000 alkatrészével azonos alkalmazásokban. Kisebb térfogatú vagy kevésbé koptató ötvözetek (A356, 319) esetén a bevonat nélküli vagy TiN bevonatú karbid költséghatékony.

• Vágási sebesség: 300–1500 m/perc keményfém esetén; 1000–4000 m/perc PCD esetén hipoeutektikus ötvözeteken.
• Előtolási sebesség: 0,1–0,4 mm/fog maráshoz; 0,1-0,5 mm/fordulat esztergáláshoz.
• Szerszám geometriája: A nagy dőlésszögek (12-20°) csökkentik a vágási erőket és megakadályozzák a peremképződést. A polírozott hornyok csökkentik az alumínium tapadását.
• Hűtőfolyadék: Az elárasztó hűtőfolyadék vagy a minimális mennyiségű kenés (MQL) megakadályozza a hőtágulási hibákat a precíziós furatokban; száraz megmunkálás lehetséges a nagyoláshoz, de a szűk tűrések simításához nem.

Az öntött alumínium fúrása és menetfúrása során figyelmet kell fordítani a mély lyukakban lévő forgácsok eltávolítására – az alumínium hajlamos megpörkölni a meneteket száraz körülmények között, ez a szerszám törésének és a selejt alkatrészek gyakori oka. A menetformázó menetfúrók (a vágófúrók helyett) erősebb meneteket készítenek, forgács nélkül, és az alumíniumöntvény vakfuratainak ipari szabványát jelentik.

Felületkezelési lehetőségek alumínium öntvény alkatrészekhez

Az öntött alumínium felületek gyakran megfelelőek a nem kozmetikai belső alkatrészekhez, de sok alkalmazás jobb korrózióvédelmet, keménységet vagy megjelenést igényel. Az alumíniumöntvények felületkezelési lehetőségei szélesebbek, mint a legtöbb más öntött fém esetében.

Eloxálás

A II-es típusú (standard) eloxálás 5-25 µm-es alumínium-oxid réteget eredményez, amely javítja a korrózióállóságot, és széles színtartományban festhető. A III-as típus (kemény eloxálás) 25–75 µm vastagságú, 400–600 HV felületi keménységű rétegeket hoz létre, amelyek alkalmasak kopófelületekre. Az öntött alumínium korlátja az, hogy a HPDC ötvözetek magas szilíciumtartalma (A380 ~9% Si-nál) sötétebb, kevésbé egyenletes eloxált felületeket eredményez, mint az alacsony szilíciumtartalmú ötvözetek. Az A356 és 6061 kovácsolt ötvözet eloxálása világosabb, egyenletesebb felületet eredményez. Ha a kozmetikai eloxálás minősége követelmény, az ötvözet kiválasztásánál ezt már a tervezési folyamat kezdetétől figyelembe kell venni.

Krómát átalakító bevonat (Alodine / Iridite)

A kromát konverziós bevonatot (MIL-DTL-5541 Class 1A vagy Class 3) széles körben használják a repülésben és a védelemben a korrózióvédelem és a festék tapadás érdekében. Gyakorlatilag nem növeli a méretet (0,25–1 µm), és megtartja az elektromos vezetőképességet, ami alkalmassá teszi EMI/RFI árnyékolási alkalmazásokhoz. A hat vegyértékű kromát (Cr³⁺) környezetvédelmi előírások miatt a három vegyértékű kromát (Cr³⁺) készítmények ma már szabványosak a legtöbb létesítményben.

Porbevonat és folyékony festék

A porszórt alumíniumöntvények tartós, ütésálló, 60–120 µm vastagságú felületet eredményeznek. Az előkezelés (vas-foszfát, cirkonát vagy cink-foszfát) meghatározza a bevonat adhézióját és a korrózióállóságát – a krómmentes cirkonát előkezelések szabványossá váltak az autók külső alumínium-alkatrészeinél. A folyékony alapozó fedőbevonat rendszereket ott alkalmazzák, ahol szigorúbb filmvastagság-szabályozásra van szükség, vagy ahol az összetett geometria maszkolása nem teszi lehetővé a porfestést.

Sörétszórás és zuhanás

A 0,2–0,8 mm átmérőjű acél- vagy kerámia söréttel végzett sörétszórást rutinszerűen alkalmazzák az öntött felületek oxidrétegének tisztítására, a vizuális megjelenés javítására és a felületen 50–150 MPa előnyös maradék nyomófeszültség bevezetésére. Kimutatták, hogy az A357 repülőgép-öntvények ellenőrzött súrlódása 30-60%-kal meghosszabbítja a fáradási élettartamot a nagy ciklusú alkalmazásokban ezzel a nyomófeszültség-mechanizmussal. A kerámia hordozók simítása (vibrációs kikészítés) sorjázza az éleket, és egyenletesen javítja a felületi minőséget összetett geometrián, kézi kezelés nélkül.

Minőség-ellenőrzési módszerek alumíniumöntéshez

Az alumíniumöntvények hatékony minőségellenőrzéséhez több, egymást kiegészítő módszerre van szükség, mivel egyetlen módszer sem észleli az összes hibatípust. A szemrevételezés, a méretmérés és a roncsolásmentes vizsgálat (NDT) mind szükségesek a kritikus alkatrészek teljes minőségbiztosítási rendszerében.

• Röntgen és CT szkennelés: Az ipari röntgen (2D radiográfia) a standard módszer az alumíniumöntvények belső porozitásának, zárványainak és zsugorodásainak kimutatására. A 3D számítógépes tomográfiás (CT) szkennelés volumetrikus hibatérképeket biztosít 5–50 µm-ig terjedő voxelfelbontással, lehetővé téve a porozitás mennyiségi elemzését az olyan elfogadási kritériumok alapján, mint az ASTM E2868 vagy az ASTM E505. A CT-vizsgálatot egyre gyakrabban használják a fejlesztésben és az első cikk szerinti ellenőrzésben, még akkor is, ha a gyártásellenőrzés 2D röntgent használ.
• Festékáthatoló ellenőrzés (DPI): A DPI felfedi a felülettörő hibákat – repedéseket, hidegzárásokat, felületi porozitást. Olcsó és minden alumíniumötvözethez alkalmazható. Az UV-fényt használó I-es típusú (fluoreszcens) behatoló rendszerek finomabb hibákat észlelnek, mint a látható festékrendszerek, és az ASTM E1417 szabvány szerint szabványosak a repülőgép-öntvényekhez.
• Koordináta mérőgép (CMM): A CMM érintőszondával vagy optikai szkennerrel ellenőrzi, hogy a méretek megfelelnek-e a GD&T feliratoknak. Egy új öntvény első cikk szerinti vizsgálatához általában a kritikus méretek 100%-át kell megmérni 3-5 mintán; a gyártásellenőrzés statisztikai mintavételt használ az ANSI/ASQ Z1.4 vagy Z1.9 szerint.
• Keménységvizsgálat: A Brinell keménység (HBW 5/250) az alumíniumöntvények szabványa. Gyors, közvetett ellenőrzést biztosít a hőkezelés helyes végrehajtásáról – az A356-T6-nak 75–90 HB-t kell mutatnia; Az öntött A380 75–85 HB-t mutat. A keménységvizsgálat nem helyettesíti a szakítóvizsgálatot a specifikációnak való megfelelés érdekében, de hasznos a 100%-os gyártási szűréshez.
• Szakító- és kifáradási vizsgálat: A roncsolásos mechanikai vizsgálatot külön öntött próbarudakon vagy darabolt gyártási öntvényeken végzik a vevői szabványok vagy belső minőségi tervek által meghatározott gyakorisággal. Az ASTM B108 szabályozza a próbarúd-öntési eljárásokat a gravitációs és állandó öntvényöntvényekhez.

Költséghajtók az alumínium fémöntési projektekben

Az alumíniumöntési projektek költségeinek felhalmozódásának megértése lehetővé teszi a vevők és mérnökök számára, hogy olyan tervezési és beszerzési döntéseket hozzanak, amelyek csökkentik a teljes költséget, nem pedig csak az egyes sorokat optimalizálják. A legtöbb alumíniumöntési program öt legnagyobb költségtényezője a szerszámok amortizációja, a nyersanyag, az energia, a selejt arány és a másodlagos műveletek.

Szerszám Amortizáció

Kis mennyiségeknél a szerszámköltség dominál az alkatrészenkénti költségben. A több mint 10 000 alkatrészre amortizált 50 000 dolláros HPDC vágószerszám 5,00 dollárral növeli alkatrészenkénti szerszámköltséget. 100 000 alkatrésznél alkatrészenként 0,50 dollár járul hozzá. Ez az oka annak, hogy kis mennyiségeknél a folyamatválasztásnál a homoköntést vagy az olcsó gravitációs szerszámokat kell előnyben részesíteni, még akkor is, ha a ciklusonkénti költség magasabb – a szerszámok amortizációs aritmetikája általában évi 2000–5000 alkatrész alatti mennyiségnél nyer.

Ötvözetköltség és fémhozam

Az elsődleges alumíniumöntvény ára az LME árával ingadozik, amely tonnánként 1500 és 3800 dollár között mozgott az elmúlt évtizedben. A másodlagos (újrahasznosított) alumínium ára 20–40%-kal olcsóbb, mint az elsődleges, és a présöntési műveletek többségében használják. A fémhozam – a kész öntvény tömegének aránya a teljes öntött fémhez viszonyítva – 50–60% homoköntés (nagy felszállókkal) és 80–92% HPDC (hatékony kapuzással) között változik. A hozam 10%-os javulása évi 500 tonnás üzem esetén 2000 dollár/tonna alumínium költség mellett évi 100 000 dollárral csökkenti az anyagköltséget.

A törmelék aránya és annak downstream hatása

Az alumíniumöntési műveleteknél a selejt aránya a jól működő, nagy volumenű HPDC létesítményeknél 2% alatti, az új programok bevezetésekor vagy a rossz folyamatszabályozású öntödékben a 10–20%-ig terjed. A selejtezési arány minden 1%-os növekedése hozzávetőlegesen 1%-kal növeli az alkatrészenkénti költséget, mielőtt figyelembe vesszük a selejtezett alkatrészeken már elvégzett másodlagos műveletek költségeit. Azon alkatrészek esetében, amelyek jelentős megmunkáláson esnek át a hiba észlelése előtt, a kiselejtezett egységenkénti költség önmagában az öntési költség 3–5-szöröse lehet. Ez az oka annak, hogy a valós idejű folyamatfigyelésbe – üreges nyomásérzékelők, a szerszámhőmérséklet hőképezése, lövésprofil-analízis – valós idejű befektetésnek pozitív ROI-ja van még mérsékelt gyártási mennyiségek esetén is.

Másodlagos műveletek

A megmunkálás, a hőkezelés, a felületkezelés, az összeszerelés és a szivárgásvizsgálat olyan másodlagos műveletek, amelyek gyakran meghaladják az öntési költségeket a teljes alkatrészköltség egyenletében. Egy öntvény, amelynek előállítása 4 dollárba kerül, 18,00 dollárba kerülhet megmunkálás után, 3,00 dollárba hőkezelés után és 2,00 dollárba a felületkezelés után – összesen 27,00 dollárba kerülhet az árrés előtt. A gyártási tervezés (DFM) áttekintése a másodlagos műveletek csökkentésére összpontosított – a szükségtelen megmunkálási jellemzők kiküszöbölésére, öntött felületek használatára, ahol a tűrések megengedik, önelhelyezkedő elemek tervezésével a rögzítéshez – rutinszerűen 15–30%-kal csökkenti a teljes gyártási költséget az alkatrészfunkciók veszélyeztetése nélkül.

Új fejlesztések az alumíniumöntési technológiában

Az alumíniumöntőipar az elmúlt tíz évben nagyobb technikai fejlődésen ment keresztül, mint az azt megelőző három évtizedben, elsősorban az autóipari villamosítási és könnyűsúlyozási követelmények miatt. Számos konkrét fejlesztés alakítja át, hogy az alumíniumöntvény mit és milyen áron képes előállítani.

Gigacasting és szerkezeti présöntés

Az, hogy a Tesla nagy formátumú HPDC gépeket (6000–9000 tonnás szorítóerő) alkalmaz a teljes hátsó karosszéria-szerkezetek egyedi öntvényként történő előállításához – 70–100 egyedi préselt és hegesztett acél alkatrész helyett – széles érdeklődést váltott ki a szerkezeti présöntés iránt. A gyártási megközelítés csökkenti az alkatrészek számát, kiküszöböli a hegesztési és szerelési munkát, valamint csökkenti a súlyt. A technikai kihívás a porozitás szintjének elég alacsony szinten tartása a szerkezeti integritáshoz ezeknél a méreteknél. A kifejezetten szerkezeti fröccsöntéshez kifejlesztett ötvözetek, beleértve a Silafont-36-ot és az Aural-2-t, nagyobb hajlékonyságot (10–15%-os nyúlás) kínálnak, mint a szabványos A380 öntött állapotban, hőkezelés nélkül, így szükség esetén lehetővé teszik a T6 frissítését.

Félig szilárd fémöntés (reocasting és thixocasting)

A félig szilárd fém (SSM) feldolgozása az alumíniumot részben megszilárdult, iszapos állapotban (40–60% szilárd frakció) fecskendezi be, nem pedig teljesen folyékony állapotban. A tixotróp zagy nyomás alatt áramlik, de sokkal kisebb turbulenciája van, mint a folyékony HPDC-nek, ami minimális gázelszívást és oxid-bifilm-tartalmat eredményez. Az SSM öntvények porozitása 0,1% alatt van, és teljesen kompatibilis a T6 hőkezeléssel, így a kovácsolt alumíniumhoz közelítő mechanikai tulajdonságokat produkál. Az eljárás költsége 20–40%-kal magasabb a hagyományos HPDC-hez képest, de azokban az alkalmazásokban, ahol a szerkezeti integritás és a hőkezelhetőség megköveteli a fröccsöntött alaktényezőt, az SSM technikailag páratlan.

Szimulációvezérelt Die Design

Az öntésszimulációs szoftverek (MAGMASOFT, ProCAST, Flow-3D Cast) odáig fejlődtek, hogy a kitöltési mintázat, a szilárdulási sorrend, a termikus gradiensek és a maradékfeszültség-eloszlások nagy pontossággal megjósolhatók a szerszámok gyártása előtt. A szimulációs képességbe beruházó öntödék 30–50%-os csökkenésről számolnak be a szerszámpróbák és az első cikkek elutasítása terén. A gazdasági eset egyértelmű: egy évi 30 000–80 000 dollárba kerülő szimulációs csomag lényegesen többet takarít meg a szerszámok utómunkálataiban és a selejtben minden olyan öntödében, amely több mint 2–3 millió dollárt vesz igénybe éves szerszámozási projektekben.

Adalékanyag gyártás szerszámokhoz és magokhoz

A 3D-nyomtatott homokformák és -magok – amelyeket szilikahomok kötőanyagsugaras nyomtatásával állítanak elő – hetekről napokra csökkentették a homoköntés átfutási idejét, és lehetővé tették az összetett belső geometriák kialakítását, amelyek a hagyományos magdoboz-szerszámokkal lehetetlenek. A korábban 15 000 dolláros magdobozos szerszámot és 6 hetes átfutási időt igénylő homokmag most 24–48 óra alatt 200–800 dollárért kinyomtatható. A fröccsöntéshez az adalékanyaggal gyártott, konform hűtőbetétek és a lézerporágy-fúzióval előállított sörétes perselybélések mérhetően javítják a hőkezelést és a szerszám élettartamát a nagy teljesítményű programokban.
